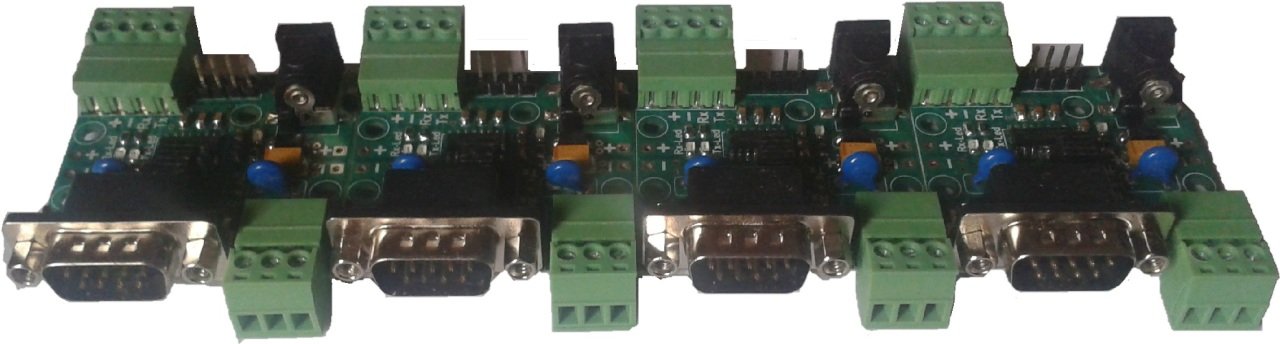

4'lü RS232 TTL Dönüştürücü (3.0-5.5V, Erkek-DB9) / TR43M
Kategori
Marka
Stok Kodu
MD161221002
Fiyat
22,00 USD + KDV
163,51 TL den başlayan taksitlerle!!
917,11 TL
RS232 TTL 4'lü Dönüştürücü (3.0 - 5.0 V Quad TTL-RS232 Converter - TR43M)
Çalışma Voltajı ;
Minimum : 3Vdc
Maksimum : 5.5Vdc
TTL Giriş/Çıkış Bağlantıları ;
4-Pin Vidalı-Geçmeli Klemens (+,-,Rx,Tx)
4-Pin Header (+,-,Rx,Tx)
RS232 Giriş/Çıkış Bağlantıları ;
3-Pin Vidalı-Geçmeli Klemens (-,+,Rx,Tx)
DB9 Erkek Konnektör
Ölçüler ;
Uzunluk(L)=184mm , Genişlik(W)=44mm , Yükseklik(H)=15mm
Devre Özellikleri ;
*Maksimum 235Kbit/s çalışma hızı
*Kullanılan kablonun bağlantı şekline bağlı olarak; İhtiyaç halinde devre üzerinde bulunan jumper yardımıyla Tx/Rx uçlarının yeri değiştirilebilir. Kablo değiştirme veya tadilat yapma zorunluluğunu ortadan kaldırır.
*Devre üzerinde bulunan ledler (Power-Led, Tx-Led, Rx-Led) ile devrenin çalışması görsel olarak izlenebilir. Kolay arıza tespiti için önemli bir özelliktir.
*RS232 Tarafında yüksek voltaj ve kısa devre koruması vardır.
*Besleme girişi için, TTL Giriş/Çıkış konnektörlerindeki bağlantılara ek olarak, ilave Power Jack (5.5mmX2.1mm) kullanılmıştır.
* Devreler birleşik veya kırılarak ayrı ayrı da kullanılabilir. Tüm devrelerin beslemesi, power jumper noktaları birleştirilerek tek yerden de yapılabilir.
