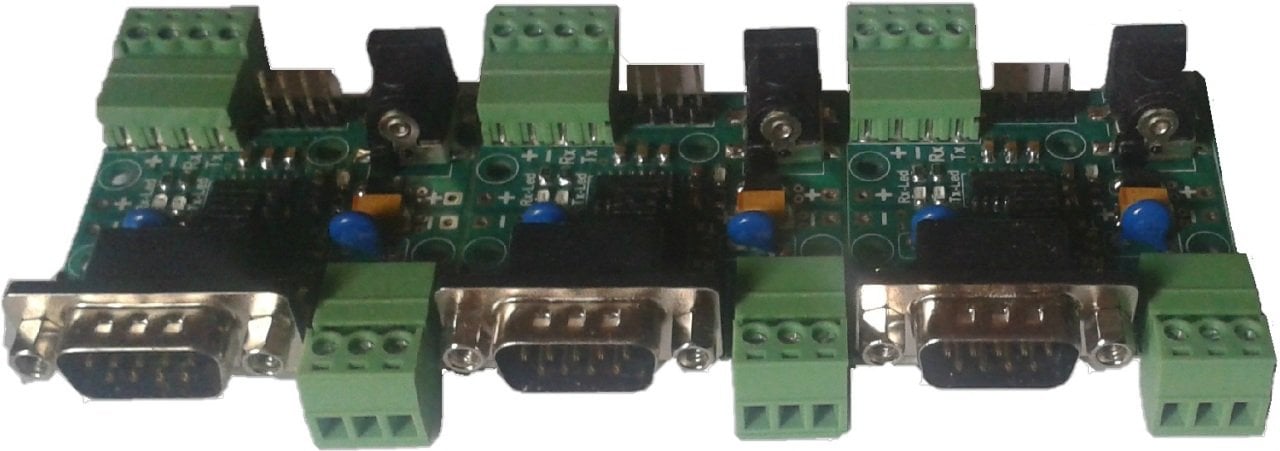

3'lü RS232 TTL Dönüştürücü (3.0-5.5V, Erkek-DB9) / TR33M
RS232
TTL 3'lü Dönüştürücü (3.0 - 5.0 V Triple TTL-RS232 Converter - TR33M)
Çalışma Voltajı ;
Minimum :
3Vdc
Maksimum :
5.5Vdc
TTL Giriş/Çıkış
Bağlantıları ;
4-Pin
Vidalı-Geçmeli Klemens (+,-,Rx,Tx)
4-Pin
Header (+,-,Rx,Tx)
RS232 Giriş/Çıkış
Bağlantıları ;
3-Pin
Vidalı-Geçmeli Klemens (-,Rx,Tx)
DB9 Erkek
Konnektör
Ölçüler ;
Uzunluk(L)=138mm
, Genişlik(W)=44mm , Yükseklik(H)=15mm
Devre Özellikleri ;
*Maksimum
235Kbit/s çalışma hızı
*Kullanılan
kablonun bağlantı şekline bağlı olarak; İhtiyaç halinde devre üzerinde bulunan
jumper yardımıyla Tx/Rx uçlarının yeri değiştirilebilir. Kablo değiştirme veya
tadilat yapma zorunluluğunu ortadan kaldırır.
*Devre
üzerinde bulunan ledler (Power-Led, Tx-Led, Rx-Led) ile devrenin çalışması
görsel olarak izlenebilir. Kolay arıza tespiti için önemli bir özelliktir.
*RS232
Tarafında yüksek voltaj ve kısa devre koruması vardır.
*Besleme
girişi için, TTL Giriş/Çıkış konnektörlerindeki bağlantılara ek olarak, ilave Power Jack (5.5mmX2.1mm) kullanılmıştır.
* Devreler
birleşik veya kırılarak ayrı ayrı da kullanılabilir. Tüm devrelerin beslemesi,
power jumper noktaları birleştirilerek
tek yerden de yapılabilir.
